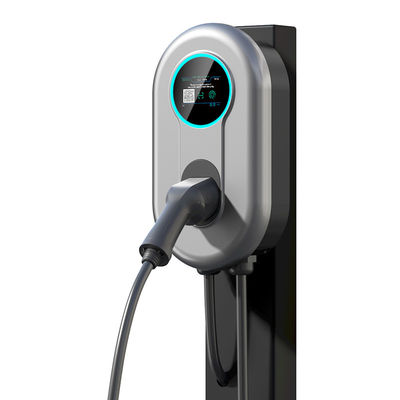

IEC 62196 EV 고속 충전기 유형 2 16A 조정할 수 있는 뒷 판넬 레벨 2 가지고 다닐 수 있는 차량 충전
Type2 뒷 판넬 EV 충전기에 대한 기술
총, 와이어, 설치를 고발하면서, 이 제품은 주로 주유소 호스트를 고발하여의 구성됩니다
후면, 설치 재료 패키지, 기타 등등. 그것은 가구 전기 차량 충전입니다
장비. AC 충전소는 주요 부분에 연결됩니다, 전기 차량이 있을 것입니다
안전하게 그리고 확실히 충전 총 인터페이스에 의해 고발됩니다 ; 제품을 아프프텍팅 회피합니다
성능, 어야 하 환경에서 어떤 산과 알칼리성이고 다른 부식성 가스 ; 그렇게 하려고 노력하세요
고습도와 환경에서 직접적 비 또는 사용을 회피하고, 피해를 막으려고 하여야 합니다
주택과 충돌하는 것으로부터.
생성물 파라미터 기술 :
| 모델 | I7 | I11 | I22 |
| 입출력 전압 | AC 230V / 단일 상 | 3상 AC 400V / | 3상 AC 400V / |
| 입출력 경향 | 8,12,16,20,24,28,32 조정할 수 있습니다 |
8,10,12,14,16A 조정할 수 있습니다 |
8,12,16,20,24,28,32A 조정할 수 있습니다 |
| 맥스 출력 전원 | 7.36 KW | 11.04 KW | 22.08 KW |
| 주파수 | 50/60Hz | ||

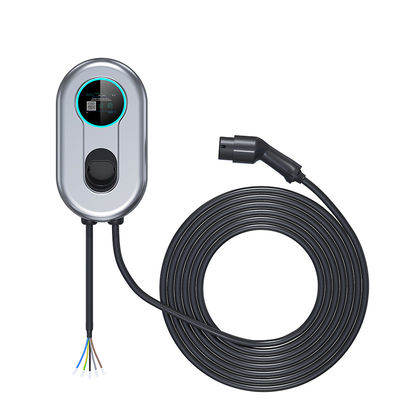

| 입력 케이블 | 고정 배선형인 1M | ||
| 충전 플러그 | 타입 2(Mennekes) | ||
|
길이 |
유럽 표준, 부도 5M |
||
| 내전압 | 3000V | ||
| 작업 높이 | <2000m> | ||
| 기다려 주십시오 | <3w> | ||
|
작동 온도 |
50' Ｃ에 대한 -35' Ｃ |
||
|
스타트 방법 |
카드, 와이파이, 고발하기 시작하기 위한 다양한 옵션 블루투스 APP |
||
보호 |
오버템프, 부하 보호 위에서, 전압 보호를 뛰어넘습니다 전압 보호, 접지누전보호구반영 하에, 보호, 경감 보호, 쇼트 회로 보호 |
||
| ip 레벨 | IP65 | ||
| 단추를 누르세요 | 예 | ||
| LCD 스크린 | 예 | ||
| 현재 조정 | 예 | ||
| 블루투스 APP 충전 | 아니오 /를 동의하세요 | ||
| 와이파이 APP 충전 | 아니오 /를 동의하세요 | ||
| RFID | 예 | ||
| 타이밍 / 임명 | 아니오 /를 동의하세요 | ||
| 인증 | CE, 로에스 | ||
|
보증 |
전체 기계를 위한 1년 |
||
뒷 판넬 충전기 스테이션의 특징
1. 제품은 저전압 지시 2014/35/EU, IEC61851-1:2019에 따릅니다
2.비바람에 견딘 IP65 ; 누실 방지 ; 임팩트 저항
3. 상태를 고발하고 에러로 일하는 것 단순히 LED 표시기 빛과 LCD 스크린에 의해 드러내집니다
4. 현재 선택 버튼의 선택적 연고,
5. 8A-48A 무료 전환 전류
카드, 와이파이, 고발하기 시작하기 위한 다양한 옵션 블루투스
Type2 뒷 판넬 EV 충전기에 대한 기능 도입
1.잔류전류 탐지 (RCD)
2.서지 안전장치
다음에서 3kA, 라이맥스 :6kA
3.누실 방지
누실 방지가 시작될 때, 그것은 줄인 애프프일 필요가 있습니다 정전과 재가동.
4.과전류 보호
전류가 이른 경고 값을 초과할 때, 충전은 전력이 출력한 삭감 애프프를 축적하고 재시작합니다
자동적으로 지지하고, 당신이 잘렸을 때까지 10이 3가지 사이클 뒤에 자동적으로 복구되지 않는 후 더의
전원과 재가동.
5.과전압 보호
보호는 전압이 275V를 초과할 때 시작되고, 자동적으로 복구됩니달 때 전압
복구되고 안정됩니다.
6.부족 전압 보호
전압이 자동적으로 100V보다 적고 복구 때 보호를 시작합니달 때 전압
복구되고 안정됩니다.
7.과온도 보호
EV 충전소의 내부 온도가 85 'Ｃ를 초과할 때 보호를 시작하세요.
설치 절차 :
1. 판지로 만드는 위치설정에 따라 구멍을 뚫기 위해 타격식 시추기를 사용하세요
2. 확장 볼트(6*M6*60MM)를 설치하세요
3. 증가하는 후면을 self=tapping 스크루(6*M5*50mm)로 고정시키세요

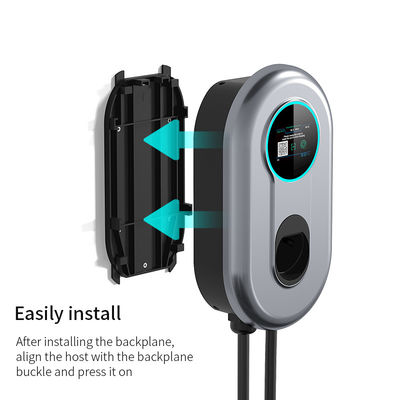

4. 메인 유닛을 백 패널 위의 버클과 정렬하고 그것을 설치하고, 그리고 나서 스크루를 사용하세요
(4*M5*40)를 고칩니다
교육
1. 기계가 정상적으로 대기하고 있는 있을 때, 표시등은 고정된 파란색입니다.
2. 충전 총기를 홀더에서 제거하고 충전 총기를 차 충전에 삽입하세요
소켓.
3. 완성된 총 삽입 뒤에, 차량은 자동적으로 정상적으로 청구하기 시작합니다 . 그리고
푸른 유성은 계속 점등됩니다.
4. 표시등은 항상 요금이 완료되는 후에 쓰러져 죽습니다.
